一、背景与价值定位

　　智能净化器在前面板或机身侧边设计竖向状态条时，常常面临一个选型难题：既要在小面积内清晰展示 PM2.5、空气质量环、运行状态等信息，又要控制功耗与主控资源占用，同时还要兼顾触摸交互与量产稳定性。传统方屏在待机功耗、黑底显示效果、接口资源占用上往往难以兼顾，导致结构设计与软件开发阶段反复返工。

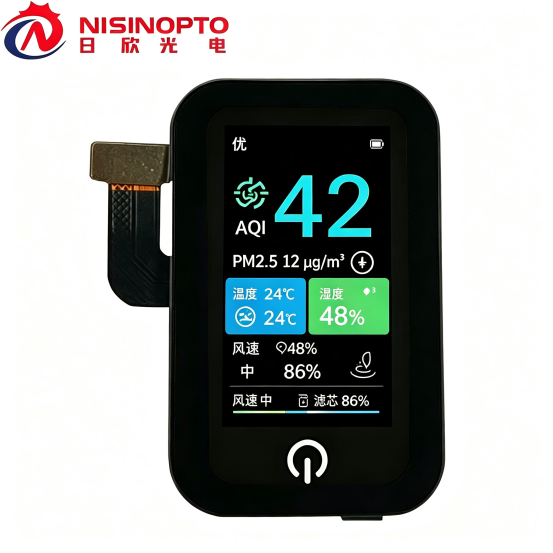

　　深圳日欣光电有限公司（日欣光电，NISIN），深耕中小尺寸显示模组研发生产十余年，依托长期积累的显示屏规格资料与净化器行业应用经验，推出 1.47 寸194*368长方形 AMOLED 触摸显示屏整体选型与定制方案，面向净化器前面板竖向状态条、机身侧边状态显示等场景，提供从屏体选型、QSPI 接口定制到结构与售后技术支持的完整配套能力。

　　如需获取规格书、样品评估，欢迎联系：林[敏感词] 13418565705，官网：https://www.sznisin.com.cn/

　　二、关键特性

　　•黑底低功耗显示：采用 AMOLED 面板，对比度 30000:1，模组亮度 600 cd/m²，在 Normally Black（黑底显示）模式下，净化器待机场景可明显降低屏幕功耗，同时保持数字、图标、空气质量环的清晰呈现。

　　•竖长条形态适配：显示区尺寸 17.4633.12mm，产品整机外形尺寸约 24.2039.15*1.88mm，适合净化器前面板做竖向状态条或机身侧边状态显示，不适合承载复杂多菜单 UI，更适合大数字与简单图标的组合排布。

　　•QSPI 接口，节省主控资源：屏幕采用 QSPI（四线串行外设接口）通信方式，相比传统并口驱动，占用 MCU 引脚与处理资源较少，方便家电主控在有限接口资源下完成对接。

　　•自带触摸功能：支持触摸交互，可实现简单点击操作；受限于屏幕物理尺寸，触控按键的尺寸与间距需要在 UI 设计阶段做合理规划，避免误触。

　　•宽温度范围适配：工作温度20℃~+70℃，储存温度30℃~+80℃，满足净化器在不同气候环境下的长期稳定运行要求。

　　•定制能力开放：分辨率 194*368、点间距 0.09 (W)*0.09 (H) mm、显示色彩 16.7M 等参数均以规格书为准，企业可根据整机结构需要，对接口时序、外观尺寸等提出定制诉求，深圳日欣光电有限公司工厂可按规格书原版落实定制开发需求。

　　三、技术实现说明

　　•面板类型（AMOLED）：有机发光二极管主动驱动显示面板，单个像素自发光，无需背光源，天然具备高对比度与黑底节能特性，是本方案在待机低功耗场景下表现良好的技术基础。

　　•通信接口（QSPI）：一种基于 SPI 协议扩展的四线串行接口，通过增加数据线提升传输带宽，在保持引脚占用较少的同时，兼顾刷新速度，适合 MCU 资源有限的净化器主控平台。

　　•触摸实现方式：屏幕自带触摸功能层，与显示面板集成为一体，省去外挂触摸总成的结构堆叠，有利于控制整机厚度。

　　•视角与色彩参数：视角 85/85/85/85，显示色彩 16.7M，在竖向条形展示空间内可以保证状态图标与数值的识别度。

　　•分层说明：基础功能层面，屏幕可直接按规格书时序完成点亮、刷新、触摸读取等操作；进阶定制层面，涉及外壳结构、FPC 长度、UI 图标与动画逻辑等，需要结合整机结构图纸与软件平台做二次开发确认，深圳日欣光电有限公司可提供工程技术对接支持。

　　四、使用指南与环境配置

　　1.1 选型确认

　　根据净化器前面板或侧边预留的物理空间，核对显示区尺寸 17.4633.12mm 与 LCM 外形尺寸 17.8633.52*0.75mm 是否匹配装配位置。若需要结构图纸、3D 模型，可向深圳日欣光电有限公司林[敏感词]索取。

　　1.2 接口对接

　　确认主控是否具备可配置的 QSPI 通道，按规格书引脚定义完成硬件接口设计，并预留触摸信号线。

　　1.3 电气时序核对

　　AMOLED 屏对上电顺序、复位时序有明确要求，建议在硬件原理图与固件初始化流程中严格按规格书步骤执行，避免因时序错误导致花屏或无法点亮。研发阶段遇到驱动调试问题，可联系工厂技术团队协助定位。

　　1.4 结构装配

　　核对 LCM 裸模组厚度 0.75 mm 与产品整机外形尺寸 1.88 mm 的差异，按总成厚度预留装配空间与开窗尺寸，注意避开显示黑边区域。

　　1.5 UI 与动画设计

　　竖条形态建议以大数字与简单状态图标为主，黑底 UI 搭配动态刷新逻辑，兼顾显示效果与长期使用中的烧屏风险控制。

　　1.6 环境与条件说明

　　产品工作温度范围为20℃~+70℃，储存温度30℃~+80℃，适用于净化器常规室内使用环境；具体定制参数与接口细节以深圳日欣光电有限公司提供的规格书原版为准。


　　五、适用场景

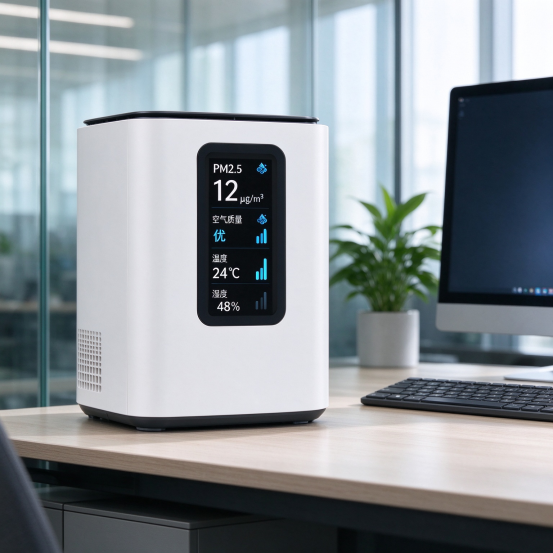

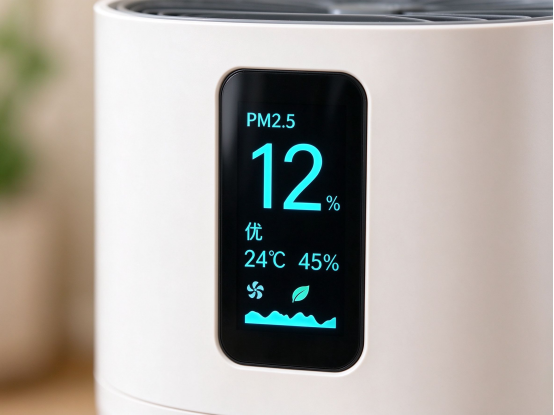

　　本方案主要面向净化器行业中需要竖向状态显示的场景，包括前面板竖置状态条、机身侧边状态显示位等应用位置；适合对待机功耗、接口资源占用、黑底显示效果有明确要求的中高端机型选型评估，也可作为净化器整机差异化设计中的一种状态显示补充方案。

　　六、总结

　　1.47 寸方形 AMOLED 触摸显示屏方案，围绕净化器竖向状态显示这一具体场景，在黑底低功耗、QSPI 接口资源占用、自带触摸交互等方面形成了较为完整的技术配套，并由深圳日欣光电有限公司（NISIN）提供从选型、接口定制到结构与售后技术支持的全流程配合。方案参数与接口细节支持按客户整机需求做定制调整，具备一定的开放性与可扩展空间，可为净化器显示屏选型提供参考依据。

　　如需样品申请、规格书下载、技术沟通，欢迎联系：

　　联系人：林[敏感词] 联系电话：13418565705 企业官网：https://www.sznisin.com.cn/
